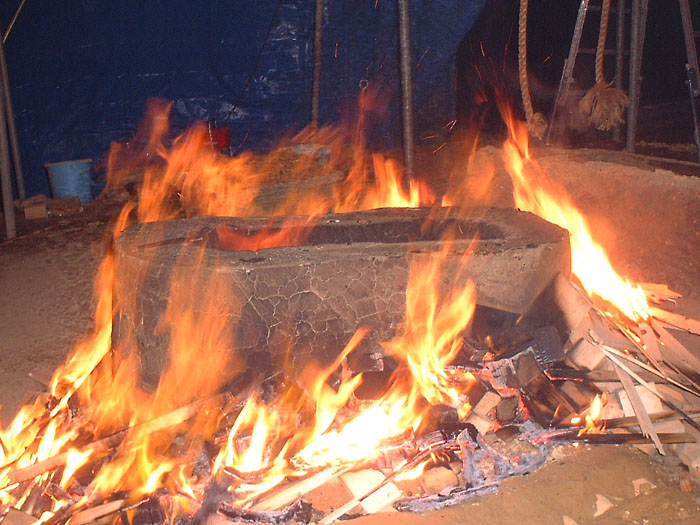

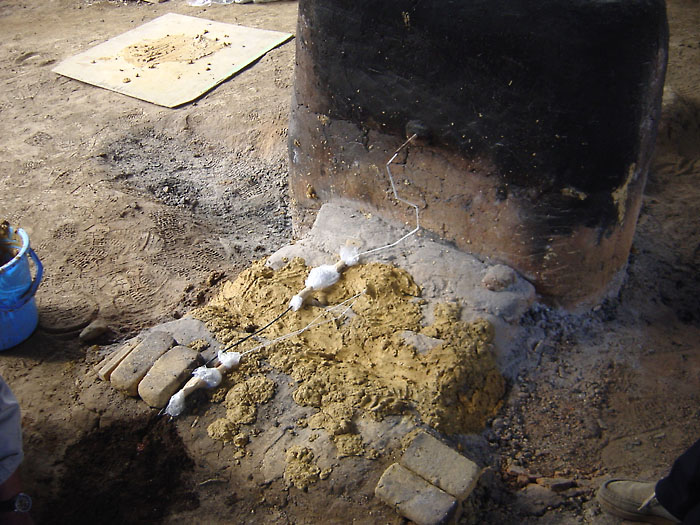

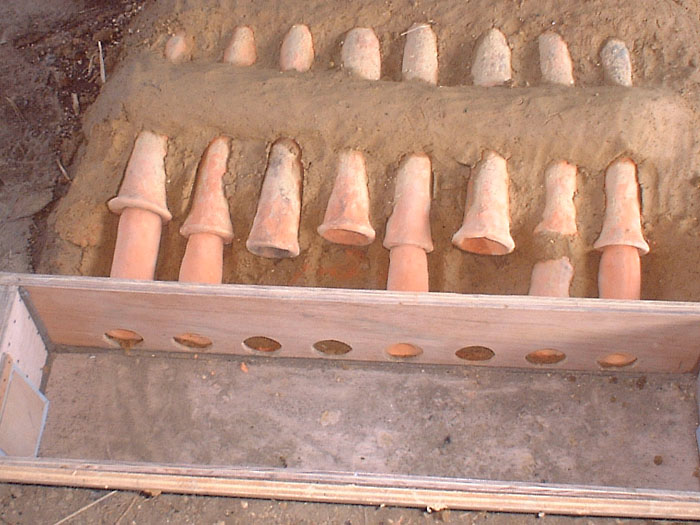

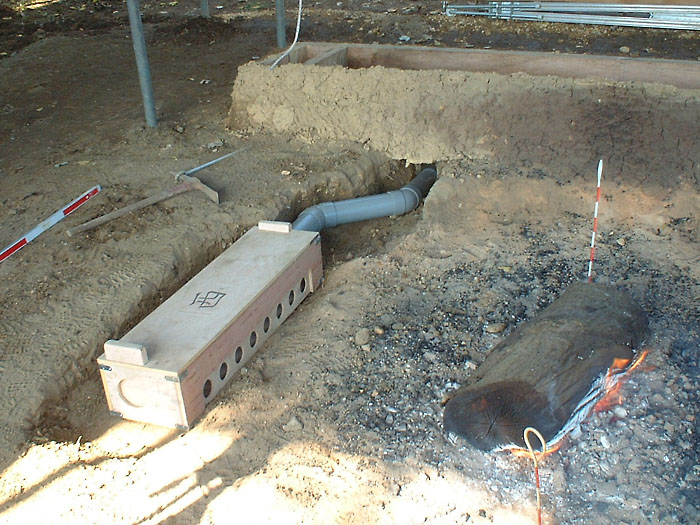

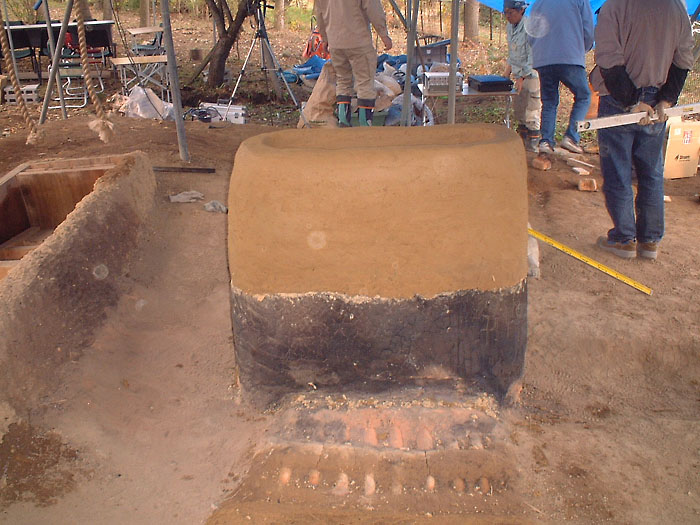

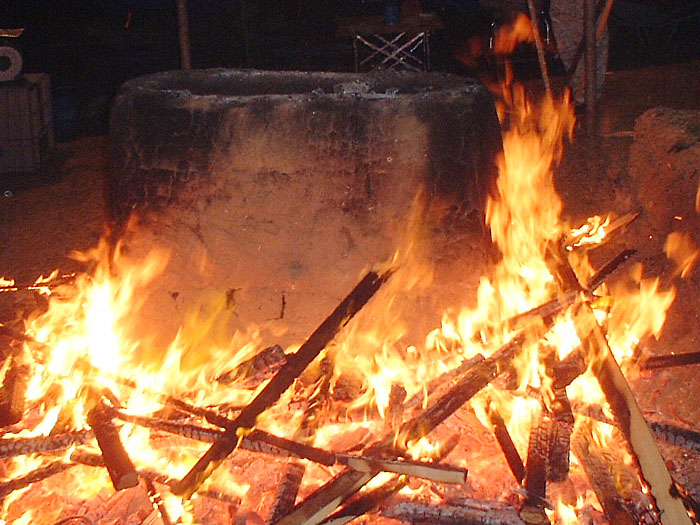

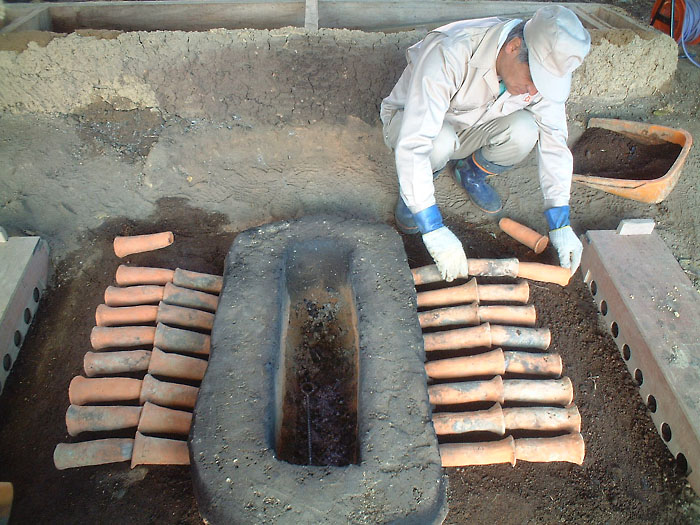

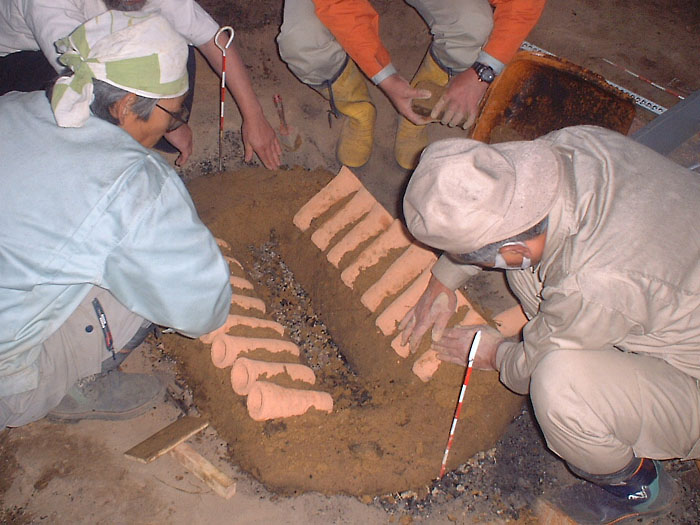

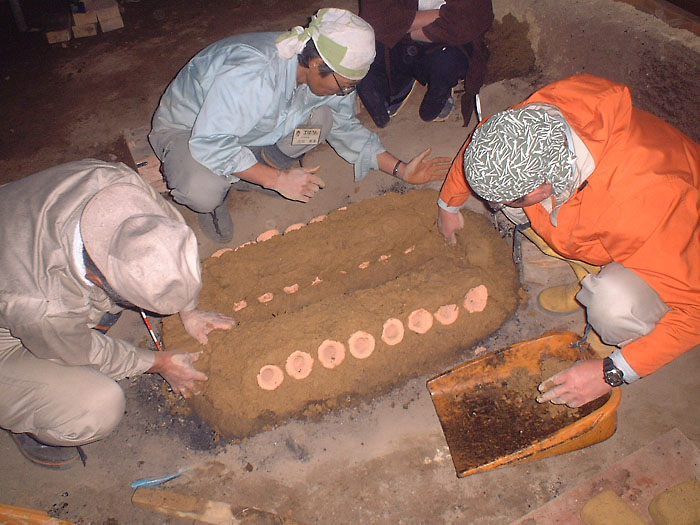

10月28日から本格的に炉の構築作業を行いました。 ▲各画像をクリックすると大きな画像を見ることができます。 → 準備作業 昼間の操業 夜間の操業 炉の解体 目次へ 1 風箱の設置 左右2カ所に風箱(踏みふいごから風を各羽口に分けて送風する装置)を設置します。踏みふいごからは塩ビ管で連結します。 2 羽口の装着 炉底に向けて、左右8本ずつの羽口を装着します。装着角度はプレ操業の反省を踏まえて約35°としました。 3 炉の構築(下段部分) 羽口の上に粘土を積み、炉の下段部分を作ります。 4 羽口の連結 炉の内外で火を焚き、乾燥させた後、羽口を風箱まで、3本連結します。 5 風箱との連結部 風箱と羽口を連結し、粘土で固定します。 6 2回目の炉の乾燥 中段まで組みあがった段階で、2回目の強制乾燥を行います。 7 炉の完成 長さ110cm、高さ110cm、幅60cm(内幅30cm)の箱形炉が完成しました。 8 最後の炉の乾燥 十分に乾燥させます。乾燥は一晩続きました。 9 温度センサーの取付け 温度センサーを羽口の上と炉の中程の2カ所に取り付けました。 10 鉄づくりに使う道具 炉の解体や鉄の取り出しなどに使う道具です。 → 準備作業 昼間の操業 夜間の操業 炉の解体 目次へ
